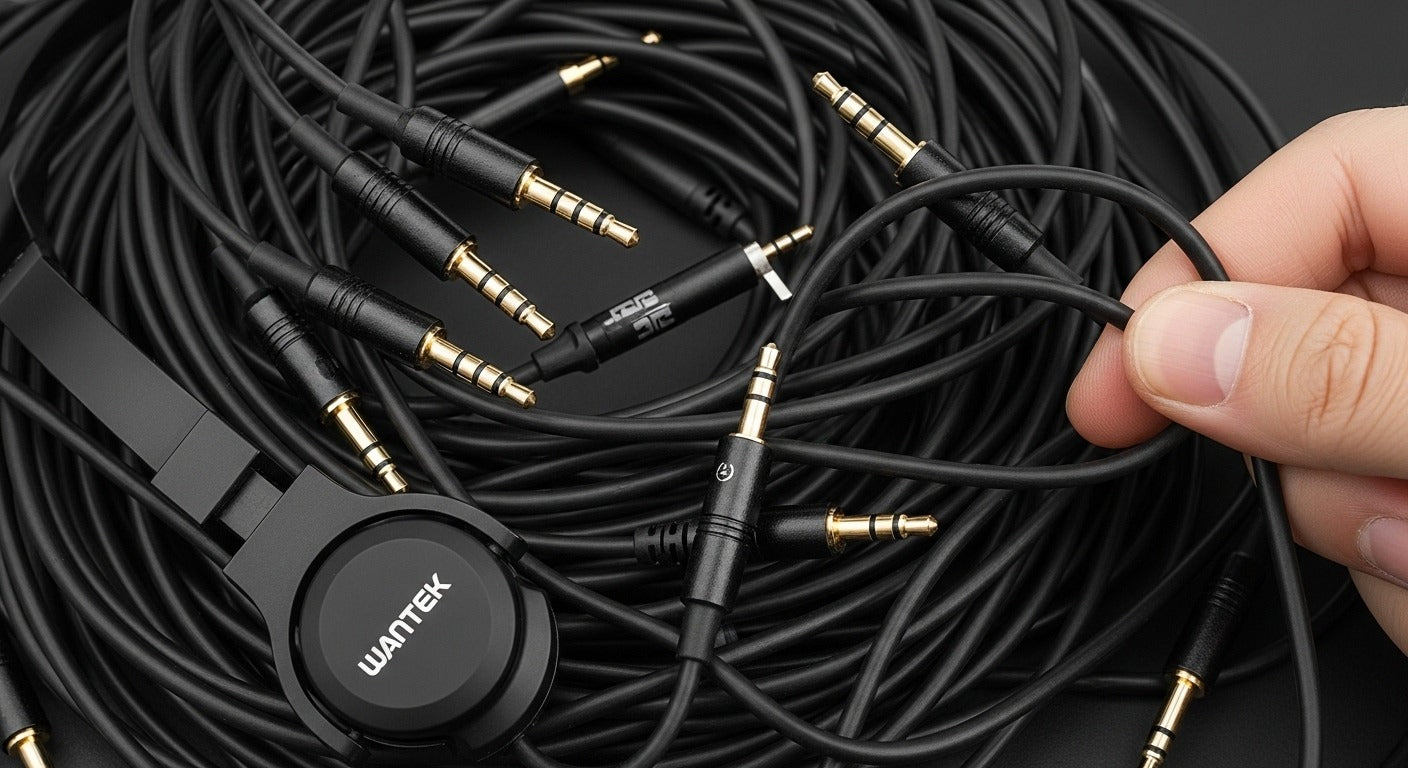

Wantek wired headphones with tangled black cables and several gold-tipped 3.5 mm audio plugs.

Tipos de conectores y tamaños de jack para auriculares: 2.5, 3.5 y 6.35 mm

Identifique un conector de auriculares por su diámetro y disposición de contactos. Compare conectores de 2.5 mm, 3.5 mm y 6.35 mm, el cableado TS/TRS/TRRS, la compatibilidad con micrófono y los adaptadores.

Joe Steve |

Para identificar el conector de unos auriculares con cable, comprueba dos cosas por separado: su diámetro y la disposición de sus contactos. El conector metálico del cable es el conector macho; el puerto correspondiente del dispositivo es la clavija o el conector hembra. Un conector de 3,5 mm puede ser TS, TRS o TRRS, por lo que el tamaño por sí solo no indica si transmite audio estéreo, un micrófono o controles.

Respuesta rápida: La mayoría de los auriculares y auriculares con micrófono con cable para consumidores utilizan un conector de 3,5 mm, mientras que el de 6,35 mm es común en equipos de estudio e instrumentos y el de 2,5 mm aparece principalmente en dispositivos antiguos o especializados. Después del tamaño, comprueba los contactos TS/TRS/TRRS y si el dispositivo de origen admite únicamente auriculares o un auricular con micrófono.

Conector macho y hembra para auriculares: el tamaño y la disposición de los contactos son diferentes

El conector macho es el que está unido al cable; la clavija o el conector hembra es el puerto receptor. El diámetro describe el tamaño físico, mientras que TS, TRS y TRRS describen los contactos conductores. Por lo tanto, dos conectores macho de 3,5 mm pueden encajar en un puerto del mismo tamaño, pero admitir funciones diferentes.

Tamaños de conectores hembra para auriculares

Tamaños comunes de conectores macho para auriculares

Diámetros comunes de conectores de audio analógicos y dónde puedes encontrarlos
Tamaño Nombre común Uso típico
2,5 mm Submini Dispositivos móviles antiguos, algunas radios, auriculares con micrófono y equipos especializados.
3,5 mm Mini / 1/8 de pulgada Auriculares y auriculares con micrófono con cable, portátiles, mandos, equipos de audio portátiles y otros dispositivos de consumo que aún disponen de una clavija analógica.
6,35 mm 1/4 de pulgada Interfaces de audio, amplificadores de auriculares, mesas de mezclas, instrumentos musicales y otros equipos de estudio o escenario.

3,5 mm

Un conector de 3,5 mm es compacto y se utiliza ampliamente para conexiones analógicas de auriculares y auriculares con micrófono, pero su compatibilidad varía según el dispositivo. Algunos puertos admiten únicamente salida estéreo; los puertos combo para auriculares con micrófono también pueden admitir un micrófono cuando el cableado es compatible.

6,35 mm

Un conector de 6,35 mm es físicamente más grande y es común en equipos profesionales y de audio musical. El mayor diámetro no garantiza por sí solo un mejor sonido; importan más el equipo conectado, el cableado, el diseño de los auriculares y la ruta de la señal.

2,5 mm

Un conector de 2,5 mm es menos común en los auriculares actuales para consumidores. Todavía aparece en algunas radios, dispositivos antiguos y equipos especializados, por lo que confirma el puerto exacto antes de comprar un adaptador.

Diagrama que compara los diámetros del vástago de conectores de audio de 2,5 mm, 3,5 mm y 6,35 mm.

TS, TRS y TRRS describen los contactos

Las letras describen las secciones conductoras del conector: punta, anillo y funda. Esto es independiente del diámetro del conector. Si la compatibilidad con el micrófono es la razón por la que comprueba el conector, la guía de TRS frente a TRRS de Wantek explica con más detalle las disposiciones de los contactos y las diferencias de los conectores combo para auriculares con micrófono.

Identifica un conector de 3,5 mm por sus bandas aislantes: Una banda oscura separa los dos contactos metálicos de un conector TS; dos bandas separan los tres contactos de un TRS; y tres bandas separan los cuatro contactos de un TRRS. Estas bandas ayudan a identificar el número de contactos, no el estándar de cableado ni la compatibilidad garantizada con el micrófono. Para un auricular con micrófono, comprueba también si el dispositivo tiene un conector combo compatible y utiliza la asignación de pines correspondiente.

tipos de conector hembra de audio de 3,5 mm
Disposiciones de contactos TS, TRS y TRRS
Disposición Contactos Uso común y limitación
TS Punta + funda Se utiliza a menudo para señales mono o de instrumentos. No es una conexión estéreo estándar para auriculares con micrófono.
TRS Punta + anillo + funda Común para auriculares estéreo, pero TRS también puede transmitir señales mono balanceadas en otros equipos de audio.
TRRS Punta + dos anillos + funda Común para audio estéreo de auriculares con micrófono. Los estándares de cableado y la compatibilidad del dispositivo aún deben coincidir.

Por qué un conector puede encajar y aun así no funcionar correctamente

  • Auriculares frente a auriculares con micrófono: un conector estéreo para auriculares puede no proporcionar una conexión de micrófono.
  • Conectores combo frente a conectores separados para PC: algunos ordenadores utilizan un solo puerto TRRS para auriculares con micrófono; otros tienen entradas separadas para auriculares y micrófono. Un auricular con micrófono TRRS de un solo conector normalmente necesita un divisor compatible para los puertos separados; un divisor en Y básico para auriculares puede no transmitir la señal del micrófono.
  • Cableado TRRS: en el cableado CTIA, los cuatro contactos de punta a funda son audio izquierdo, audio derecho, tierra y micrófono (LRGM). OMTP invierte los dos últimos (LRMG). Si el auricular y la clavija esperan asignaciones de pines diferentes, el audio puede funcionar mientras que el micrófono no. La especificación de auriculares de 3,5 mm del Proyecto de Código Abierto de Android especifica CTIA para accesorios compatibles, con excepciones regionales, y enumera OMTP como opcional.
  • Función del adaptador: cambiar el tamaño físico no añade automáticamente compatibilidad con el micrófono, el control remoto o el audio digital.
  • Adaptadores USB-C: la forma del conector por sí sola no es suficiente. La especificación del adaptador de audio analógico USB-C del Proyecto de Código Abierto de Android requiere una conversión de digital a analógico para los adaptadores compatibles, por lo que importan la electrónica del adaptador y la compatibilidad del dispositivo de origen.

Después de identificar el conector y el puerto, utiliza la guía de conectores hembra y adaptadores para auriculares de 3,5 mm de Wantek para elegir un adaptador por la ruta de la señal en lugar de únicamente por la forma del conector.

Cómo elegir la conexión adecuada

  1. Identifica el puerto de origen. Comprueba si el dispositivo tiene una conexión de audio de 2,5 mm, 3,5 mm, 6,35 mm, USB-C, USB-A, Lightning u otra.
  2. Decide si necesitas un micrófono. Los auriculares de solo escucha y los auriculares con micrófono pueden utilizar disposiciones de contactos diferentes incluso cuando el diámetro del conector coincide.
  3. Combina el diámetro y los contactos. Confirma tanto el tamaño físico como la disposición TS/TRS/TRRS que espera el dispositivo. Para un auricular con micrófono TRRS, comprueba si el conector macho y la clavija utilizan un cableado CTIA o OMTP compatible.
  4. Comprueba la función del adaptador. Un adaptador de tamaño, un divisor para auriculares con micrófono y un adaptador de audio USB-C digital resuelven problemas diferentes y no son intercambiables.

Preguntas frecuentes

¿Cómo se llama el conector de los auriculares con cable?

El conector metálico unido al cable es el conector macho para auriculares. El receptáculo correspondiente del dispositivo de origen es la clavija o el conector hembra para auriculares. En el uso cotidiano, a veces se denomina «clavija» a ambas partes.

¿Cuáles son los tamaños más comunes de conectores macho para auriculares?

3,5 mm y 6,35 mm son comunes para auriculares y equipos de audio. El tamaño más pequeño de 2,5 mm es menos común hoy en día, pero todavía aparece en algunos dispositivos antiguos y especializados.

¿Todos los conectores hembra para auriculares de 3,5 mm son iguales?

No. Una conexión de 3,5 mm puede utilizar diferentes disposiciones de contactos, incluyendo TRS y TRRS. El dispositivo también determina si el puerto admite únicamente auriculares o un micrófono para auriculares con micrófono.

¿Puedo usar un adaptador entre 3,5 mm y 6,35 mm?

Sí, cuando el adaptador coincida con la señal y la disposición de contactos requeridas. Un adaptador de tamaño físico no garantiza la compatibilidad con el micrófono, los controles, el cableado balanceado ni todas las funciones específicas del dispositivo.

¿Un conector hembra para auriculares más grande suena mejor?

No por sí solo. El diámetro del conector no determina la calidad del sonido. El diseño de los auriculares, la salida del dispositivo de origen, la calidad de la conexión, el cableado y el resto de la ruta de la señal son más importantes.

Compara auriculares Wantek de 3,5 mm

Si tu dispositivo admite una conexión compatible para auriculares con micrófono de 3,5 mm, compara las opciones actuales de Wantek por el estilo de uso, el micrófono y los controles.

Explorar auriculares con micrófono de 3,5 mm

Joe Steve

Joe Steve writes about business headsets, headphones, workplace audio, device compatibility, and connectivity at Wantek. He focuses on verified specifications, technical differences, and practical guidance to help readers choose the right audio products for their needs.
