Inhalt dieses Artikels:
- Einführung in Audioanschlüsse: TS, TRS und TRRS
- TRS- vs. TRRS-Kabel: Ein ausführlicher Vergleich
- 1. Physikalische Struktur & Pin-Konfigurationen
- 2. Signalübertragung und Kompatibilität
- 3. Wann verwendet man TRS bzw. TRRS?
- Fortgeschrittene Themen: TS vs. TRS vs. TRRS
- 1. TS-Kabel: Der einfachste Audioanschluss
- 2. TRS-Kabel: Die vielseitige Wahl
- 3. TRRS-Kabel: Die Komplettlösung
- TRRS-Standards: CTIA vs. OMTP erklärt
- Praktische Anwendungen & Einrichtungsanleitungen
- Andere fragen auch
- 1. Kann ich ein TRRS-Kabel in einer TRS-Buchse verwenden?
- 2. Warum funktioniert mein Headset-Mikrofon nicht an meinem PC?
- 3. Sind alle TRRS-Kabel gleich?
- 4. Können TRS-Kabel Videosignale übertragen?
- 5. Wie erkenne ich TRS- und TRRS-Zündkerzen?
- 6. Welches Kabel eignet sich am besten für Podcasts?
- Fazit: Wichtigste Erkenntnisse
- Häufig gestellte Fragen
Worin besteht der Unterschied zwischen TRS- und TRRS-Kabeln?
TRS- (Tip-Ring-Sleeve) und TRRS-Kabel (Tip-Ring-Ring-Sleeve) sind Audiostecker, die sich durch ihre leitfähigen Segmente unterscheiden. TRS-Unterstützungen Stereo-Audio Und symmetrische Mono-Signale , während TRRS ein zusätzliches Signal hinzufügt Es verfügt über einen Mikrofon- oder Videokanal und eignet sich daher ideal für Headsets, Smartphones und Spielekonsolen. Die Wahl des richtigen Kabels hängt von Folgendem ab: Gerätekompatibilität, Signalart und Verwendungszweck – ob für professionelle Audio-, Mobilkommunikations- oder Multimedia-Anwendungen.
Einführung in Audioanschlüsse: TS, TRS und TRRS
Audiokabel bilden das Rückgrat der Tonübertragung in der Musikproduktion, der Unterhaltungselektronik und professionellen Audio-Setups. Die Unterschiede zwischen TS-, TRS- und TRRS-Steckverbinder Gewährleistet optimale Leistung, reduziert Störungen und verbessert das Benutzererlebnis.
Wichtige Audio-Anschlusskomponenten und ihre Funktionen
| Anschluss | Segmente | Primäre Anwendungsfälle | Signalart |
|---|---|---|---|
| TS (Spitzenhülse) | 2 | Gitarrenkabel, einfache Mono-Signale | Unausgewogenes Mono |
| TRS (Spitze-Ring-Hülse) | 3 | Kopfhörer, Studiomonitore, symmetrisches Audio | Stereo / Symmetrisches Mono |
| TRRS (Spitze-Ring-Ring-Hülse) | 4 | Headsets, Smartphones, Gaming-Mikrofone | Stereo + Mikrofon / Video |
Warum ist das wichtig?
- Musiker Um Rauschen bei Studioaufnahmen zu reduzieren, werden symmetrische TRS-Kabel benötigt.
- Podcaster und Streamer Für die Mikrofonintegration wird TRRS verwendet.
- Gamer Für die Kommunikation im Spiel werden TRRS-Headsets benötigt.
TRS- vs. TRRS-Kabel : Ein detaillierter Vergleich

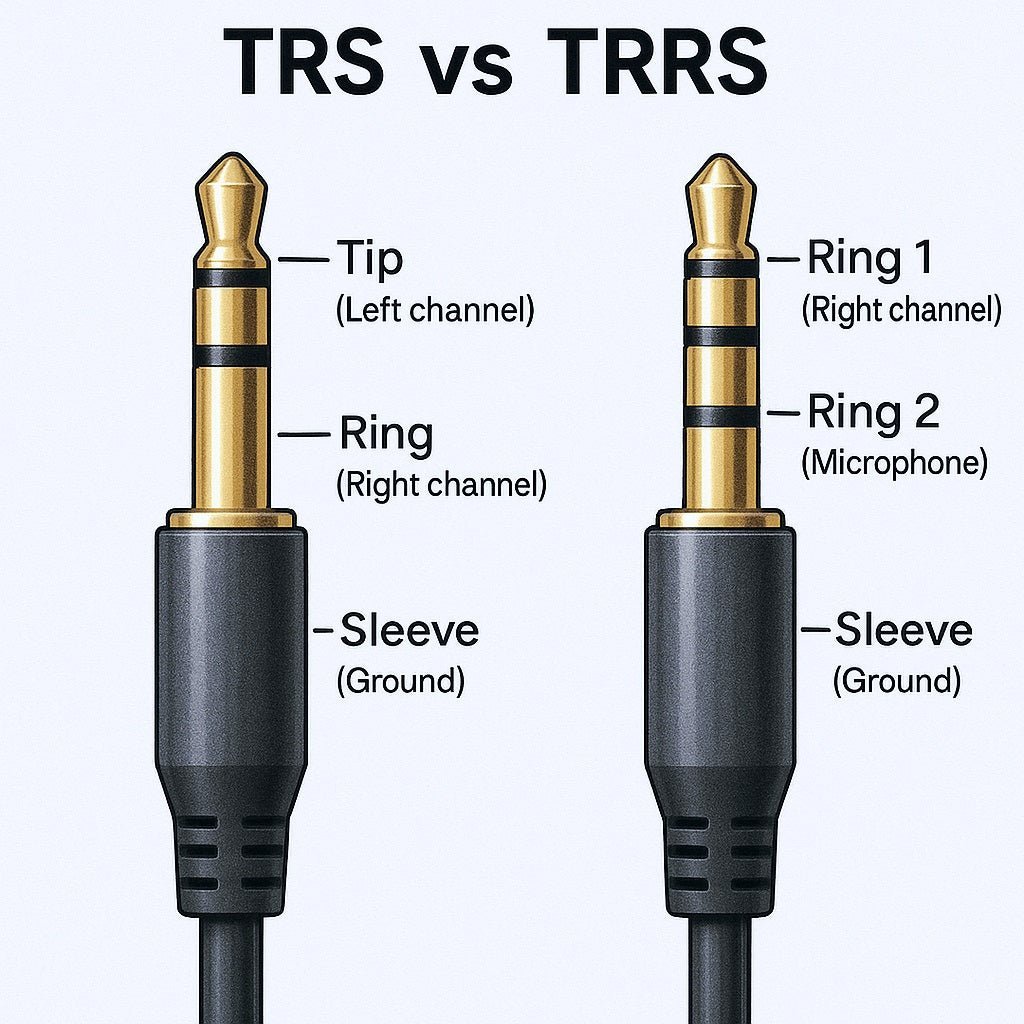

1. Physikalische Struktur & Pin-Konfigurationen
TRS-Stecker (3 leitende Segmente)
- Tipp (T): Linker Audiokanal (oder positives Signal bei symmetrischem Mono).
- Ring (R): Rechter Audiokanal (oder negatives Signal bei symmetrischem Mono).
- Ärmel): Masse (gemeinsamer Rückweg).
Häufige Anwendungsbereiche:
- Stereo-Kopfhörer (3,5 mm, 6,35 mm).
- Symmetrische Audioanschlüsse (XLR-Adapter, Studioequipment).
TRRS-Stecker (4 leitende Segmente)
- Tipp (T): Linker Audiokanal.
- Ring 1 (R1): Rechter Audiokanal.
- Ring 2 (R2): Mikrofon- oder Videosignal.
- Ärmel): Boden.
Häufige Anwendungsbereiche:
- Smartphone-Headsets (iPhone, Android).
- Gaming-Headsets (PlayStation, Xbox, PC).
- Videokameras (3,5-mm-AV-Kabel).
Visueller Vergleich:
| Besonderheit | TRS | TRRS |
|---|---|---|
| Leitfähige Segmente | 3 (Spitze, Ring, Hülse) | 4 (Spitze, Ring 1, Ring 2, Hülse) |
| Audiounterstützung | Stereo / Symmetrisches Mono | Stereo + Mikrofon / Video |
| Typische Anwendungsfälle | Studiomonitore, Kopfhörer | Mobile Headsets, Gaming-Mikrofone |
2. Signalübertragung und Kompatibilität
TRS-Signalarten
- Unausgewogenes Mono (TS): Sie kommen in Instrumentenkabeln vor (z. B. bei E-Gitarren).
- Ausgewogenes Mono (TRS): Verringert das Rauschen bei langen Kabelstrecken (häufig bei XLR-zu-TRS-Adaptern).
- Stereo (TRS): Gibt linken/rechten Ton aus (Standard bei Consumer-Kopfhörern).
TRRS-Signalarten
-
Stereo-Audio + Mikrofon (CTIA/OMTP-Standards):
- CTIA (Apple, Android, Moderne Geräte): Mikrofon an Ring 2, Masse an Hülse.
- OMTP (Ältere Nokia-Geräte, einige chinesische Marken): Mikrofon am Ärmel, Masse am zweiten Ring.
- Composite-Video (RCA auf 3,5-mm-TRRS): Wird in Camcordern und AV-Geräten verwendet.
Kompatibilitätsprobleme:
- A CTIA-Headset funktioniert möglicherweise nicht ordnungsgemäß in einem OMTP-Gerät (Mikrofon-/Audioverzerrung).
- TRRS-zu-TRS-Adapter Mikrofonkanal deaktivieren.
3. Wann verwendet man TRS bzw. TRRS?
| Szenario | Empfohlenes Kabel | Warum? |
|---|---|---|
| Studio-Kopfhörer | TRS | Reiner Stereo-Sound, kein Mikrofon erforderlich |
| Smartphone-Anrufe | TRRS | Mikrofon + Stereo-Audio-Unterstützung |
| Gitarre/Bass | TS (oder TRS für ausgeglichen) | Unsymmetrisches Mono-Signal |
| Streaming/Podcasting | TRRS (oder USB) | Mikrofon + Audio in einem Kabel |
| Professionelles Audio (XLR-Alternative) | TRS (Ausgewogen) | Geräuschreduzierung bei langen Läufen |
Fortgeschrittene Themen: TS vs. TRS vs. TRRS
1. TS-Kabel: Der einfachste Audioanschluss
- Ideal für: E-Gitarren, einfache Mono-Signale.
- Einschränkungen: Unausgewogen, anfällig für Störungen über große Entfernungen.
2. TRS-Kabel: Die vielseitige Wahl
-
Vorteile von ausgewogenem Audio:
- Rauschunterdrückung durch Phasenumkehr.
- Wird verwendet in Studiomonitore, Audio-Interfaces und professionelles Equipment .
- Stereo-Audio: Standard bei Consumer-Kopfhörern.
3. TRRS-Kabel: Die Komplettlösung
-
Dominanz im Mobil- und Gaming-Bereich:
- Kombiniert Audioausgang + Mikrofoneingang .
- Wird verwendet in Bluetooth-Headset-Adapter, Vlogging-Mikrofone .
- Videounterstützung: Einige Geräte verwenden TRRS für Composite-Video (gelbes RCA) .
TRRS-Standards: CTIA vs. OMTP erklärt
Wesentliche Unterschiede zwischen CTIA und OMTP
| Besonderheit | CTIA (Modern Standard) | OMTP (Legacy Standard) |
|---|---|---|
| Mikrofonposition | Ring 2 | Ärmel |
| Bodenposition | Ärmel | Ring 2 |
| Kompatibilität | Apple, Android, die meisten Marken | Ältere Nokia-Modelle, einige Budget-Geräte |
Wie lassen sich Kompatibilitätsprobleme beheben?
- Verwenden Sie ein CTIA-OMTP-Adapter wenn Ihr Headset nicht funktioniert.
- Lesen Sie die Gerätehandbücher nach. TRRS-Pinbelegungsspezifikationen .
Quelle: Audio-Technica
Praktische Anwendungen & Einrichtungsanleitungen
Für Musiker und Toningenieure
- TRS für ausgewogene Verbindungen: Reduziert Brummgeräusche bei Studiomonitoren.
- TRS-Einsteckkabel: Wird in Effektpedalen und Mischpulten verwendet.
Für Content-Ersteller und Streamer
- TRRS-Lavalier-Mikrofone: Ideal für Smartphone-Aufnahmen.
- TRRS Splitter: Separates Mikrofon und Audio für PC-Streaming.
Für Gamer
-
Konsolenkompatibilität:
- PlayStation: Verwendet den CTIA-Standard TRRS.
- Xbox: Für einige Modelle werden USB-Adapter benötigt.
- PC-Spiele: Prüfen Sie auf kombinierte Audio-/Mikrofonbuchsen (oft rosa/grün gefärbt).
Andere fragen auch
1. Kann ich ein TRRS-Kabel in einer TRS-Buchse verwenden?
✅ Ja , aber das Mikrofon funktioniert nicht. Die Audiowiedergabe ist möglicherweise eingeschränkt. Mono falls nicht vollständig eingeführt.
2. Warum funktioniert mein Headset-Mikrofon nicht an meinem PC?
- Die meisten PCs haben separate TRS-Buchsen für Mikrofon (rosa) und Audio (grün).
- Lösung: Verwenden Sie ein TRRS-Splitter oder USB-Adapter.
3. Sind alle TRRS-Kabel gleich?
❌ Nein – prüfen CTIA- vs. OMTP-Standards aus Gründen der Kompatibilität.
4. Können TRS-Kabel Videosignale übertragen?
❌ Nein , nur TRRS unterstützt Composite-Video (z. B. 3,5-mm-AV-Kabel).
5. Wie erkenne ich TRS- und TRRS-Zündkerzen?
- TRS: 2 schwarze Isolierbänder (3 Segmente).
- TRRS: 3 schwarze Isolierbänder (4 Segmente).
6. Welches Kabel eignet sich am besten für Podcasts?
- TRRS-Lavalier-Mikrofone (für Smartphones).
- XLR- oder USB-Mikrofone (für professionelle Setups).
Fazit: Wichtigste Erkenntnisse
- TRS = Stereo/Symmetrisches Audio (Ideal für Kopfhörer, Studioequipment).
- TRRS = Stereo + Mikrofon/Video (Ideal für Mobilgeräte, Gaming, Streaming).
- Vergleich der CTIA- und OMTP-Standards zur Headset-Kompatibilität.
- Adapter/Splitter verwenden beim Mischen von TRS- und TRRS-Geräten.
Indem Sie diese Unterschiede verstehen, können Sie Optimieren Sie die Audioqualität, vermeiden Sie Kompatibilitätsprobleme und wählen Sie das richtige Kabel für jedes Setup .
Häufig gestellte Fragen
Worin besteht der Unterschied zwischen TRS- und TRRS-Kabeln?
TRS (Tip-Ring-Sleeve) und TRRS (Tip-Ring-Ring-Sleeve) Kabel sind Audiostecker, die sich durch die Anzahl ihrer Kontaktpunkte (Pole) unterscheiden.
TRS-Kabel haben drei Leiter (Spitze, Ring, Hülse) und werden üblicherweise für Stereo-Audio (linker/rechter Kanal) oder symmetrische Mono-Signale (in professionellen Audio-Setups) verwendet.
TRRS-Kabel haben vier Leiter (Spitze, Ring, Ring, Hülse) und unterstützen Audio- und Mikrofonsignale , wodurch sie sich ideal für Headsets, Smartphones und Gaming-Headsets eignen.
Der Hauptunterschied besteht darin, dass TRRS-Kabel einen zusätzlichen Ring für den Mikrofoneingang besitzen, während TRS-Kabel ausschließlich für die Audioübertragung geeignet sind.
TRS-Kabel haben drei Leiter (Spitze, Ring, Hülse) und werden üblicherweise für Stereo-Audio (linker/rechter Kanal) oder symmetrische Mono-Signale (in professionellen Audio-Setups) verwendet.
TRRS-Kabel haben vier Leiter (Spitze, Ring, Ring, Hülse) und unterstützen Audio- und Mikrofonsignale , wodurch sie sich ideal für Headsets, Smartphones und Gaming-Headsets eignen.
Der Hauptunterschied besteht darin, dass TRRS-Kabel einen zusätzlichen Ring für den Mikrofoneingang besitzen, während TRS-Kabel ausschließlich für die Audioübertragung geeignet sind.
Kann ich für mein Headset ein TRS-Kabel anstelle eines TRRS-Kabels verwenden?
Nein, ein TRS-Kabel funktioniert nicht richtig mit einem TRRS-Headset, da ihm der zusätzliche Leiter für das Mikrofonsignal fehlt.
Wenn Sie ein TRRS-Headset an eine TRS-Buchse anschließen:
Wenn Sie ein TRRS-Headset an eine TRS-Buchse anschließen:
- Der Ton (linker/rechter Kanal) funktioniert möglicherweise, aber das Mikrofon funktioniert nicht.
- Manche Geräte erkennen die Diskrepanz und schalten den Ton komplett stumm.
Sind TRS- und TRRS-Kabel in Audiogeräten austauschbar?
Das hängt vom Gerät und Anwendungsfall ab:
TRS-Stecker in TRRS-Buchse: Die Audioausgabe funktioniert möglicherweise, das Mikrofon jedoch nicht. Manche Geräte erkennen die Verbindung unter Umständen nicht.
TRRS in TRS-Buchse: Der zusätzliche Ring kann einen Kurzschluss verursachen, was zu Audioproblemen führen kann (z. B. funktioniert nur ein Ohr).
Für optimale Ergebnisse:
TRS-Stecker in TRRS-Buchse: Die Audioausgabe funktioniert möglicherweise, das Mikrofon jedoch nicht. Manche Geräte erkennen die Verbindung unter Umständen nicht.
TRRS in TRS-Buchse: Der zusätzliche Ring kann einen Kurzschluss verursachen, was zu Audioproblemen führen kann (z. B. funktioniert nur ein Ohr).
Für optimale Ergebnisse:
- Verwenden Sie TRS für Stereo-Audio (Kopfhörer, Lautsprecher, Instrumente).
- Verwenden Sie TRRS für Headsets mit Mikrofon (Gaming, Smartphones, Videoanrufe).
Wie kann ich ein TRS-Kabel optisch von einem TRRS-Kabel unterscheiden?
Prüfen Sie die Ringe (schwarze Isolierbänder) des Steckverbinders:
TRS (3-polig): Zwei Ringe (Spitze, Ring, Hülse).
TRRS (4-polig): Drei Ringe (Spitze, Ring, Ring, Hülse).
Gängige Anwendungsgebiete:
TRS (3-polig): Zwei Ringe (Spitze, Ring, Hülse).
TRRS (4-polig): Drei Ringe (Spitze, Ring, Ring, Hülse).
Gängige Anwendungsgebiete:
- TRS: Studio-Kopfhörer, Gitarrenkabel, symmetrisches Audio.
- TRRS: Smartphone-Headsets, Gaming-Headsets, Videokonferenzgeräte.
Beeinflussen TRS- und TRRS-Kabel die Audioqualität?
Die Kabelart selbst bestimmt nicht die Audioqualität, sondern die Signalart:
TRS für symmetrisches Audio: Reduziert Rauschen in professionellen Setups (XLR-Alternative).
TRRS für Headset-Nutzung: Überträgt sowohl Audio- als auch Mikrofonsignale, ist aber nicht für HiFi-Audio optimiert.
Für beste Audioqualität verwenden Sie:
TRS für symmetrisches Audio: Reduziert Rauschen in professionellen Setups (XLR-Alternative).
TRRS für Headset-Nutzung: Überträgt sowohl Audio- als auch Mikrofonsignale, ist aber nicht für HiFi-Audio optimiert.
Für beste Audioqualität verwenden Sie:
- TRS für High-End-Kopfhörer oder symmetrische Verbindungen.
- TRRS nur dann, wenn ein Mikrofon benötigt wird.
Warum benötigen manche Geräte TRRS anstelle von TRS?
Geräte wie Smartphones, Gaming-Headsets und Laptops verwenden TRRS, weil sie Folgendes benötigen:
- Stereo-Audioausgang (linker und rechter Kanal).
- Mikrofoneingang (für Anrufe, Sprachchats oder Aufnahmen).
Kann ich ein TRRS-Kabel in ein TRS-Kabel umwandeln oder umgekehrt?
Ja, mit Adaptern oder Verteilern:
TRRS auf TRS (nur Audio): Entfernt das Mikrofonsignal; nützlich zum Anschließen von Headsets an reine Audiobuchsen.
TRS auf TRRS (mit Splitter): Trennt Audio und Mikrofon auf zwei Buchsen (üblich bei PC-Headsets).
Eine direkte Modifizierung des Kabels wird jedoch nicht empfohlen, da dies zu Signalverlusten oder Kurzschlüssen führen kann.
TRRS auf TRS (nur Audio): Entfernt das Mikrofonsignal; nützlich zum Anschließen von Headsets an reine Audiobuchsen.
TRS auf TRRS (mit Splitter): Trennt Audio und Mikrofon auf zwei Buchsen (üblich bei PC-Headsets).
Eine direkte Modifizierung des Kabels wird jedoch nicht empfohlen, da dies zu Signalverlusten oder Kurzschlüssen führen kann.
Welches Kabel sollte ich für professionelle Audioaufnahmen verwenden?
Für Mikrofone/Instrumente: Verwenden Sie TRS (symmetrisch) oder XLR zur Rauschunterdrückung.
Bei Kopfhörern: Verwenden Sie TRS, es sei denn, die Kopfhörer verfügen über ein Mikrofon (dann verwenden Sie TRRS).
TRRS ist für professionelle Aufnahmen nicht ideal, da es bei unsymmetrischen Signalen zu Interferenzen kommen kann.
Bei Kopfhörern: Verwenden Sie TRS, es sei denn, die Kopfhörer verfügen über ein Mikrofon (dann verwenden Sie TRRS).
TRRS ist für professionelle Aufnahmen nicht ideal, da es bei unsymmetrischen Signalen zu Interferenzen kommen kann.
