TRS e TRRS non sono nomi intercambiabili per lo stesso connettore da 3,5 mm. Uno spinotto TRS ha tre segmenti di contatto conduttivi: punta (Tip), anello (Ring) e manicotto (Sleeve), mentre uno spinotto TRRS ne ha quattro: punta (Tip), anello 1 (Ring 1), anello 2 (Ring 2) e manicotto (Sleeve). Nel comune cablaggio delle cuffie per uso consumer, quel quarto contatto permette a un singolo spinotto di trasportare sia l'audio stereo delle cuffie che quello del microfono.
Il numero di anelli non determina la qualità del suono, il tipo di microfono, il livello del segnale o la compatibilità universale. La stessa forma TRS può trasportare audio stereo per cuffie, audio mono bilanciato o un altro segnale specifico per l'applicazione. Anche uno spinotto TRRS può utilizzare piedinature diverse. Le apparecchiature a entrambe le estremità devono prevedere la stessa configurazione elettrica.
Per chi usa cuffie, la domanda pratica è semplice: il tuo dispositivo fornisce un jack solo per cuffie, un ingresso microfonico o un jack combo per cuffie a quattro contatti, e le tue cuffie utilizzano la piedinatura corrispondente?
TRS vs TRRS: confronto rapido
| Caratteristica | TRS | TRRS |
|---|---|---|
| Segmenti di contatto | TRS: 3 — Punta, Anello, Manicotto | TRRS: 4 — Punta, Anello, Anello, Manicotto |
| Uso comune consumer | TRS: Cuffie stereo senza microfono | TRRS: Audio stereo e microfono tramite un unico spinotto |
| Altro uso comune | TRS: Collegamenti di linea mono bilanciati quando l'apparecchiatura è cablata per essi | TRRS: Comandi delle cuffie o altre funzioni a quattro conduttori specifiche del dispositivo |
| Microfono cuffie | TRS: Non presente nel normale cablaggio delle cuffie stereo; esistono altri cablaggi per microfono TRS | TRRS: Comune nel cablaggio delle cuffie consumer |
| Piedinatura universale? | TRS: No | TRRS: No; CTIA e OMTP differiscono |
La tabella descrive le applicazioni comuni, non una regola secondo cui ogni connettore a tre o quattro contatti debba utilizzare quei segnali.
Come identificare gli spinotti TRS e TRRS
Le lettere descrivono le sezioni metalliche conduttive dello spinotto:
- Tip (Punta): la sezione conduttiva all'estremità dello spinotto.
- Ring (Anello): una sezione conduttiva tra le bande isolanti.
- Sleeve (Manicotto): la sezione conduttiva più vicina al corpo del cavo.

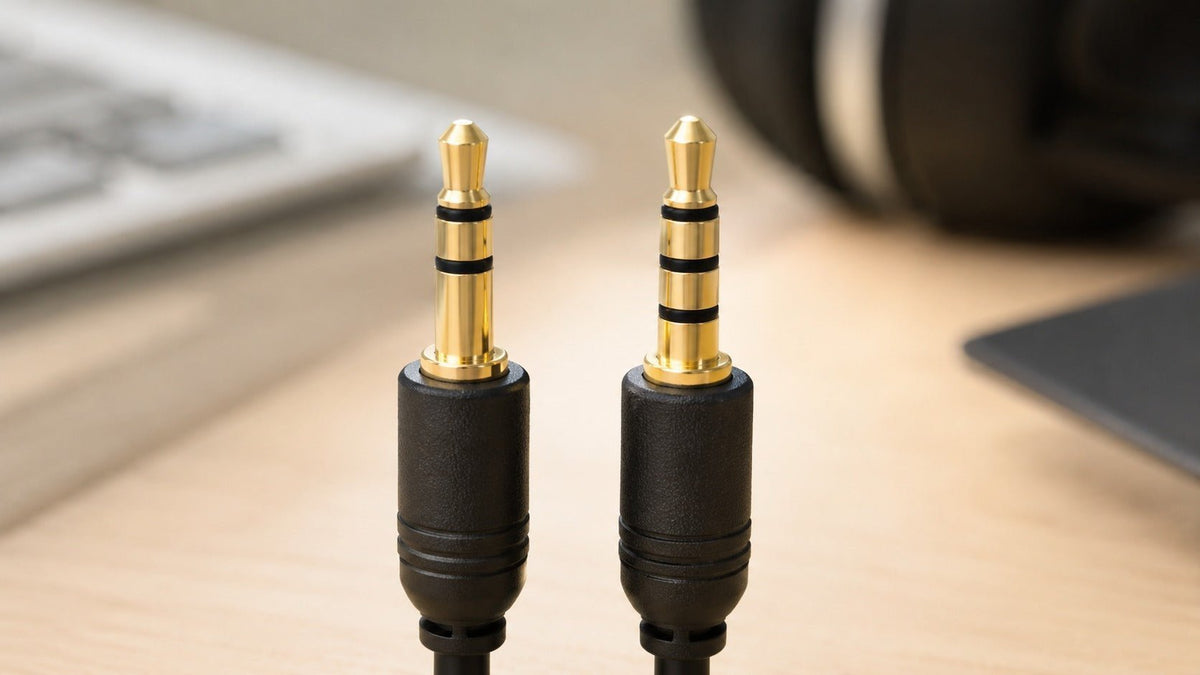

Uno spinotto TRS ha quindi un anello e tre contatti. Uno spinotto TRRS ha due anelli e quattro contatti. Le bande isolanti nere o colorate separano tali sezioni conduttive, quindi un tipico spinotto TRS ha due bande isolanti e un tipico spinotto TRRS ne ha tre.
Cosa trasporta solitamente TRS
Per le normali cuffie stereo, un'assegnazione TRS comune è: Tip = audio sinistro, Ring = audio destro e Sleeve = ritorno condiviso. Nelle apparecchiature professionali, un connettore TRS fisicamente simile può invece trasportare audio mono bilanciato. Ecco perché "TRS" da solo non significa "stereo" o "bilanciato".
Cosa trasporta solitamente TRRS nelle cuffie
Per le cuffie consumer, quattro contatti trasportano comunemente audio sinistro, audio destro, microfono e massa (terra). L'attuale specifica per accessori auricolari da 3,5 mm di Android richiede uno spinotto a quattro conduttori e piedinatura CTIA LRGM per gli accessori conformi, elencando OMTP LRMG come alternativa opzionale.
CTIA vs OMTP: perché due spinotti TRRS possono comunque essere incompatibili
Due spinotti a quattro contatti possono sembrare identici e posizionare comunque microfono e massa su contatti diversi. Le due configurazioni più note per le cuffie sono CTIA e OMTP.
| Contatto | CTIA | OMTP |
|---|---|---|
| Tip (Punta) | CTIA: Audio sinistro | OMTP: Audio sinistro |
| Ring 1 (Anello 1) | CTIA: Audio destro | OMTP: Audio destro |
| Ring 2 (Anello 2) | CTIA: Massa | OMTP: Microfono |
| Sleeve (Manicotto) | CTIA: Microfono | OMTP: Massa |
La specifica Android per jack per auricolari da 3,5 mm lato dispositivo richiede il supporto CTIA per i jack a quattro conduttori conformi e descrive l'OMTP come opzionale ma fortemente raccomandato. Una mancata corrispondenza CTIA/OMTP può impedire il rilevamento del microfono, interrompere i comandi o produrre audio anomalo perché gli ultimi due contatti non sono più allineati come previsto.
Se lo standard di cablaggio è l'unica incompatibilità, un adattatore da CTIA a OMTP correttamente progettato può invertire microfono e massa. Non risolve problemi non correlati di livello del segnale, alimentazione, software o hardware.
Cosa succede quando TRS e TRRS vengono mischiati?
| Connessione | Risultato tipico | Cosa verificare |
|---|---|---|
| Cuffie stereo TRS → jack combo TRRS compatibile | Risultato tipico: La riproduzione stereo può funzionare; il microfono non è fornito dalle cuffie TRS | Verificare: Che il dispositivo supporti spinotti per cuffie a tre contatti nel jack combo |
| Auricolari TRRS CTIA compatibili → jack combo CTIA | Risultato tipico: Riproduzione stereo e ingresso microfono | Verificare: Piedinatura, supporto dispositivo ed eventuali requisiti dei comandi in linea |
| Auricolari TRRS → uscita TRS solo cuffie | Risultato tipico: Ingresso microfono non disponibile; il comportamento di riproduzione può dipendere dall'allineamento dei contatti | Verificare: Se il jack è solo uscita e come gestisce gli spinotti a quattro contatti |
| Auricolari TRRS → jack separati per cuffie e microfono | Risultato tipico: Uno splitter correttamente cablato può separare i percorsi di riproduzione e microfono | Verificare: Piedinatura dell'auricolare e disposizione ingresso/uscita dello splitter |
| Auricolari CTIA → dispositivo OMTP, o viceversa | Risultato tipico: Microfono, comandi o riproduzione potrebbero funzionare in modo errato | Verificare: Se è appropriato un adattatore per inversione contatti CTIA/OMTP |
Questi sono risultati tipici, non garanzie universali. L'inserimento fisico di uno spinotto in una presa prova solo l'adattamento meccanico; non dimostra che ogni contatto sia allineato con il segnale previsto dal dispositivo connesso.
Microfoni TRS vs TRRS: la forma del connettore non è l'intera interfaccia
Un microfono con spinotto TRS non è automaticamente un microfono bilanciato professionale e non richiede automaticamente l'alimentazione phantom a 48 V. Microfoni diversi utilizzano livelli di segnale, disposizioni di cablaggio e metodi di alimentazione differenti.
La spiegazione tecnica di Shure sull'alimentazione phantom e la tensione di polarizzazione (bias) distingue l'alimentazione phantom bilanciata dalla polarizzazione del microfono a bassa tensione. Tale differenza è importante perché l'ingresso del microfono di un auricolare o di un dispositivo mobile non può essere trattato come intercambiabile con un ingresso microfonico professionale XLR alimentato da phantom semplicemente perché un adattatore può collegare i loro spinotti meccanicamente.
Gli adattatori passivi sono appropriati solo quando le interfacce elettriche sottostanti corrispondono già sufficientemente bene e il problema riguarda l'instradamento dei contatti. Ad esempio, RØDE documenta il suo adattatore SC4 da TRS a TRRS per microfoni specifici con uscite TRS da 3,5 mm che si collegano a dispositivi con ingressi TRRS compatibili. Si tratta di un caso d'uso definito, non della prova che qualsiasi microfono TRS possa essere convertito per qualsiasi ingresso TRRS.
Di quale adattatore o splitter hai bisogno?
Parti dal segnale previsto su entrambi i lati invece di cercare solo "TRS to TRRS".
- Auricolare TRRS a due jack PC: utilizza uno splitter per cuffie progettato per separare un unico spinotto compatibile in connessioni distinte di uscita cuffie e ingresso microfono.
- Microfono TRS a un dispositivo TRRS: utilizza un adattatore progettato per quell'uscita microfono e l'ingresso auricolare/microfono di destinazione. Non dare per scontato che un adattatore di contatto passivo possa risolvere un'incompatibilità di alimentazione o di livello del segnale.
- Da CTIA a OMTP: usa un adattatore che scambia microfono e massa quando tali due standard di piedinatura sono il problema confermato.
- Da 3,5 mm a USB-C: conferma che l'adattatore supporti l'uscita cuffie, l'ingresso microfono e il dispositivo richiesti. Un adattatore per connettore può contenere componenti elettronici di conversione attivi anziché una semplice rimappatura dei contatti.
Per decisioni più ampie sulla conversione delle porte, utilizza la guida agli adattatori da jack per cuffie a USB. È il posto migliore per confrontare percorsi USB, USB-C, 3,5 mm e altri adattatori.
Risoluzione dei problemi comuni TRS e TRRS
Il microfono non viene rilevato
Per prima cosa, conferma che la presa sia un jack combo per cuffie anziché un'uscita solo per cuffie. Quindi controlla la piedinatura dell'auricolare, eventuali splitter o cavi di prolunga e il dispositivo di input selezionato dal sistema operativo. Una presa da 3,5 mm fisicamente compatibile non include necessariamente l'ingresso microfono.
L'audio è cupo, basso o distorto
Un allineamento errato dei contatti, specialmente attorno al ritorno condiviso, può produrre una riproduzione anomala. Rimuovi cavi di prolunga o adattatori, prova l'auricolare direttamente dove possibile e conferma se la sorgente prevede cuffie TRS o un auricolare TRRS compatibile.
Lo spinotto funziona solo se inserito parzialmente
Non utilizzare l'inserimento parziale come soluzione permanente. Indica problemi di allineamento dei contatti, adattatore, geometria dello spinotto o jack. Conferma il connettore e la piedinatura richiesti, quindi prova un altro cavo o auricolare di cui sia nota la compatibilità.
I pulsanti in linea non funzionano
Le funzioni dei pulsanti possono dipendere dal cablaggio dell'auricolare, dall'hardware del dispositivo, dal sistema operativo e dall'applicazione. Le specifiche degli auricolari Android definiscono intervalli di resistenza standardizzati e mappature di controllo per gli accessori conformi, ma ciò non stabilisce un comportamento identico dei pulsanti su ogni dispositivo non Android.
Domande frequenti
Posso collegare un auricolare TRRS a un jack TRS?
Può inserirsi fisicamente, ma un'uscita TRS solo per cuffie non può fornire l'ingresso microfono dell'auricolare. La riproduzione può anche variare in base all'allineamento dei contatti e alla progettazione del jack.
Il TRS può trasportare un segnale microfonico?
Sì. TRS descrive tre contatti, non un tipo di segnale obbligatorio. Alcuni microfoni utilizzano TRS, mentre le comuni cuffie stereo utilizzano anch'esse TRS per sinistra, destra e ritorno condiviso.
TRRS significa sempre cuffie più microfono?
No. Le cuffie stereo più microfono sono un uso comune TRRS consumer, ma i connettori a quattro contatti possono trasportare altri segnali specifici del dispositivo. Verifica sempre la piedinatura documentata dell'apparecchiatura.
Come faccio a sapere se il jack del mio laptop supporta un microfono per cuffie?
Cerca un simbolo combinato per cuffie, quindi conferma la specifica del laptop. Un jack solo per cuffie fornisce la riproduzione ma non necessariamente il contatto del microfono richiesto da un auricolare.
Qual è la differenza tra CTIA e OMTP?
Entrambe sono configurazioni per auricolari a quattro contatti, ma microfono e massa sono invertiti. CTIA usa comunemente Ring 2 per la massa e Sleeve per il microfono; OMTP li inverte.
Il TRS bilanciato è uguale al TRS stereo?
No. Possono utilizzare lo stesso spinotto a tre contatti trasportando segnali diversi. L'apparecchiatura collegata determina se la punta (Tip) e l'anello (Ring) rappresentano canali stereo o una coppia di segnali mono bilanciati.
