Ein Registered Jack (RJ) ist eine normalisierte Telekommunikationsnetzwerkschnittstelle zur Verbindung von Sprach- und Informationshardware mit Unterstützung eines lokalen Vermittlungsstellenbetreibers oder eines Fernleitungsbetreibers.
Registered Jacks verstehen
Eingetragene Buchsen werden dementsprechend grundsätzlich mit den Buchstaben RJ bezeichnet, gefolgt von zwei Ziffern, die den Typ angeben.
Das Wesentliche bei der Kenntnis dieser Anschlüsse ist die Anzahl der verfügbaren Positionen am Anschluss und die Anzahl der vorhandenen Kontakte. Wenn mehr Positionen verfügbar sind, sind die Anschlüsse im Wesentlichen größer.
KERNPUNKTE
- RJ9 und RJ11 sind Anschlüsse für Telefonsysteme, wobei RJ9 kleiner als RJ11 ist.
- RJ9 hat 4 Kontakte und wird typischerweise für Telefonhörer verwendet, während RJ11 6 Kontakte hat und üblicherweise für Festnetzanschlüsse verwendet wird.
- RJ9 ist nicht kompatibel mit RJ11-Buchsen, während RJ11-Buchsen RJ9-Stecker mit eingeschränkter Funktionalität aufnehmen können.
RJ9 vs. RJ11
RJ9 gibt es nur in einer Konfiguration, nämlich dem 4P4C-Verbindungstyp. Im Gegensatz dazu RJ11 umfasst zwei Arten von Konfigurationen. Dies sind die Verbindungstypen 6P2C und 6P4C.
Der RJ9-Stecker gilt als 4-Positionen-4-Leiter-Stecker. Er endet im Allgemeinen an einem 4-adrigen Telefonkabel. RJ9 wird verwendet, um einen Telefonhörer mit einem Telefonempfänger zu verbinden.
Der RJ 9 ist keine ideale Wahl als Stecker, dem man gelegentlich begegnen wird.
RJ11 Registered Jack – 11 ist eine Telefonschnittstelle, die ein Kabel mit umfangreichen Drahtpaaren und eine modulare Buchse mit zwei, vier oder sechs Kontakten verwendet.
RJ-11 gilt als der grundlegende Stecker zum Anschließen eines Telefons an die Wand und des Hörers an das Telefon. RJ11-Kabel können bis zu sechs Drähte für bis zu drei Telefonleitungen führen, und ihre Klassifizierung ist RJ11, RJ14 oder RJ25, abhängig von der Anzahl der Leitungen.
Vergleichstabelle: RJ9 und RJ11
| Vergleichsparameter | RJ9 | RJ11 |
| Funktionalität | Telefonhörer-Kabel | Telefone und Modemkabel |
| Form und Struktur | Rechteckig | Quadratisch |
| Konfiguration | 4p4C Konfiguration | 6p2C/64pC Konfiguration |
| Größe | RJ9 ist im Vergleich zu RJ11 kleiner. | RJ11 ist größer. |
| Vielseitigkeit | Weniger, da es nur einen Konfigurationstyp zum Anschließen gibt. | Vielseitiger, da er zwei Konfigurationstypen hat. |

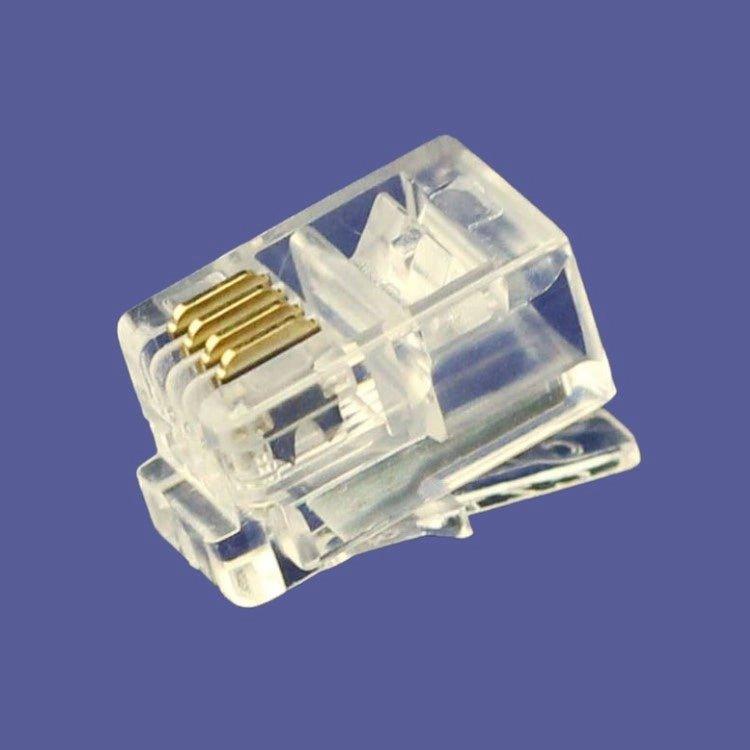

Was ist RJ9?
Der RJ9 hat eine geringfügig andere Form als der RJ11. Er hat eine rechteckige Form.
Allerdings ist er bescheidener als der RJ11. Er ist aus Kunststoff gefertigt und ebenfalls transparent, sodass man die Verbindung der Drähte im Inneren sehen kann.
Die wichtige Tatsache, die man über RJ9 berücksichtigen sollte, ist, dass der RJ 9 kein Stecker ist, auf den man gelegentlich stößt. Er wird oft als RJ10 oder RJ22 bezeichnet und hat ebenfalls eine einzigartige Konfigurationsart.
Aufgrund des geringfügig anderen Designs ist der RJ9 kleiner als der RJ11. Der RJ9 verfügt über einen Anschlusstyp, nämlich 4P4C, was bedeutet, dass er 4 Positionen und 4 Anschlusspunkte enthält, wodurch er ideal für den Anschluss von Telefonverbindungen ist.
Da Telefonhörer/Headsets im Allgemeinen nicht direkt mit dem öffentlichen Netz verbunden sind, haben sie keinen spezifischen registrierten Jack-Code.
Was ist RJ11?
Der RJ11 ist ein Anschluss, der eine quadratische Form hat. Er hat eine Breite von etwa 9,6 mm.
Sein interessantes, klares Aussehen lässt die komplizierte Verbindung der Drähte erkennen.
Er ist aus festem und sehr steifem Kunststoff gefertigt. Er ist winzig und wiegt 0,16 Unzen.
Die wichtigste Tatsache über RJ11 ist, dass RJ11 am häufigsten für Telefon- und Modemverbindungen verwendet wird und zwei Anordnungstypen hat.
Hauptmerkmale von RJ11
6 Positionen, 4 Leiter.
Wird für ADSL, Modems und Telefone verwendet, um eine überbrückte Verbindung in Telefonleitungen herzustellen.
RJ11 ist eine einfache Telefonverbindung.
RJ 11 nutzt nur vier der sechs verfügbaren Steckplätze.
RJ11 verbindet 4 Drähte.
RJ11 ist kompakt und quadratisch.
RJ11 ist eine Anschlussbuchse, die eine Brückenverbindung für eine einzelne Telefonleitung herstellt.
RJ11 verwendet einen Standard-6P2C-Stecker für eine Standard-Telefonverbindung. Er verwendet nur dann einen 6P4C-Stecker, wenn Niederspannungsstrom benötigt wird, um das Markierungslicht des Telefons zu versenden.
Die RJ11-Buchse verwendet ein flaches Fleckenkabel, das zwei dünne Kupferdrähte enthält.
Die RJ11-Buchse wird in gewöhnlichen Haustelefonen und Modemverbindungen verwendet.
Hauptunterschiede zwischen RJ9 und RJ11
- Der RJ9 hat eine andere Form als der RJ11. Er ist rechteckig, während der RJ11 ein quadratischer Stecker ist.
- Der RJ9 hat nur einen Konfigurationstyp: den 4P4C-Verbindungstyp, der 4 Positionen und 4 Verbindungspunkte bietet. Im Gegensatz dazu hat der RJ11 zwei Verbindungspunkte, die 6P2C und 6P4C sind und mehr Positionen und Verbindungspunkte bieten.
- Die 4P4C-Anordnung des RJ9-Steckers macht ihn ideal für den Anschluss von Telefonhörer-Kabeln. Er hat 3 Zinken in seinen Falten, die ihn mit massiven und verdrillten Drähten kompatibel machen. Wohingegen der RJ11-Stecker ideal für Telefonleitungen und Modemverbindungen ist. Der Grund ist, dass er gleichzeitig maximal 4 Drähte verarbeiten kann.
- Aufgrund der rechteckigen Form des RJ9 ist er im Vergleich zum RJ11 kleiner. Andererseits ist der RJ11, der quadratische Stecker, vergleichsweise größer als der RJ9.
- Der RJ9-Steckertyp ist weniger vielseitig in der Verbindung, da er nur einen Steckertyp, nämlich 4P4C, hat. Gleichzeitig bietet der RJ11 aufgrund seiner zwei Konfigurationstypen, 6P2C und 6P4C, mehr Vielseitigkeit beim Anschluss von Geräten.
Der Artikel wurde aus dem Netz reproduziert, der Originallink:https://askanydifference.com/difference-between-rj9-and-rj11/
